HVA 矩形阀 88200 系列

上海伯东美国 HVA 矩形阀门 88200系列矩形板阀是采用了直连驱动技术的接口阀，可靠使用寿命超过1百万次。HVA 闸板阀专用于真空相关系统，起隔绝真空压力的作用。HVA真空闸板阀外形尺寸小，设计紧凑，可靠应用于生产线与过渡腔室（load-lock chamber），过渡腔室（load-lock chamber）与传输系统（handling system），传输系统（handling system）与工艺腔室（process chamber）等等，需要分隔真空压力的地方。

HVA 88200 系列矩形真空板阀产品特点

1. 超百万次可靠运行寿命
2. 不产生粉末，颗粒，防尘设计
3. 阀动作平稳,振动和冲击小
4. 标准接口，或按客户要求定制
5. 阀体材料经过1E-6Torr,1100℃真空铜焊处理
6. 适用于1E-9Torr,200℃条件下

HVA 88200 系列矩形真空板阀技术参数

连接形式：	标准或定制法兰
主体材料：	铝
公称通径：	DN32222 mm-DN50336 DN32222 mm-DN1001250
漏率:	2x10E-9 AtmCC/Sec
压力范围:	1x10E-9 Torr
烘烤温度:	《150℃
适用介质：	水、蒸汽、空气
密封形式：	软密封型
驱动方式：	气动
使用寿命:	1000000 启闭次数

28200＆88200系列矩形真空板阀订货号及2D & 3D 图

DN		Model
mm	inch	Number	J (Bolted Body)			K (Clamped Body)
32 x 220	1.26 x 8.74	28212-0109RX_	2D	3D	Quote	2D	3D	Quote
32 x 332	1.26 x 13.07	28212-0113RX_	2D	3D	Quote	2D	3D	Quote
46 x 236	1.81 x 9.29	28212-0209RX_	2D	3D	Quote	2D	3D	Quote
50 x 336	1.97 x 13.23	28212-0213RX_	2D	3D	Quote	2D	3D	Quote

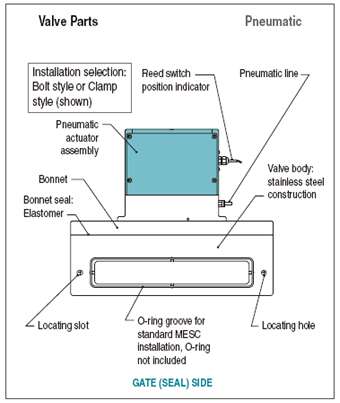

HVA 28200＆88200 系列矩形真空板阀部件图

请联络上海伯东邓女士，分机134
