沈阳翅片式烟气热量余热回收器

手机

查看

最后更新时间：2025-09-15

人气值 2

品牌：

中创亿达

材质：

碳钢、不锈钢、铝、铜

用途：

余热回收、热量回收

介质：

蒸汽、热水、烟气、空气

售后服务：由辽宁中创亿达设备制造有限公司从辽宁沈阳市发货，并提供售后服务

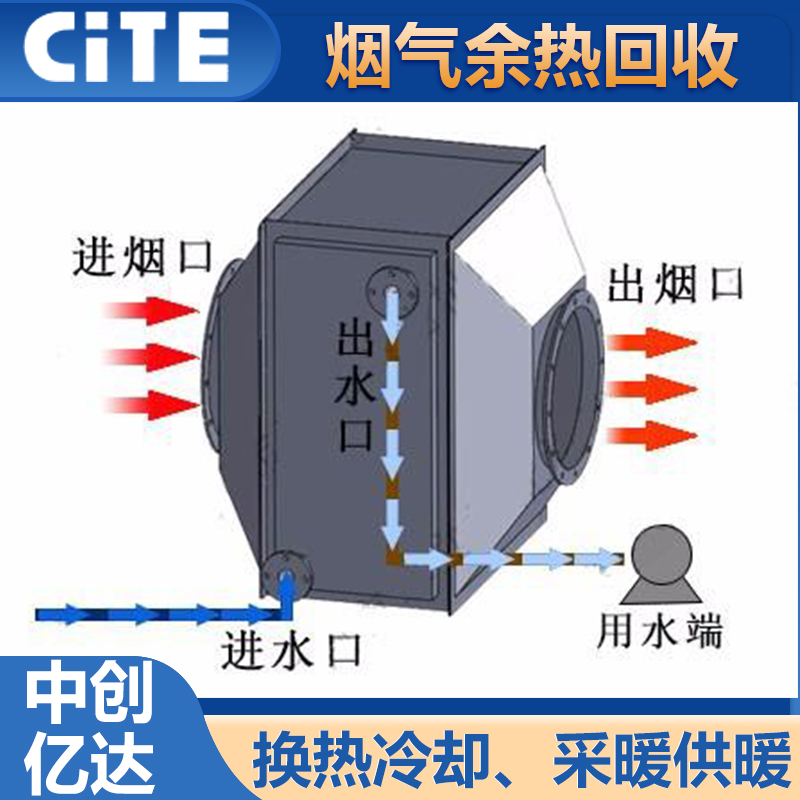

翅片管烟气换热器的工作原理与核心结构

翅片管烟气换热器是工业烟气余热回收与降温的关键设备，其核心原理是通过扩展换热面积强化热传递效率。高温烟气在翅片管外（或管内）流动时，热量通过翅片与基管传递给管内（或管外）的低温介质（如水、空气），利用逆向流动的温差实现高效换热。例如，在燃煤锅炉烟气处理中，高温烟气（300-800℃）流经翅片管外侧，管内冷却水吸收热量后使烟气温度降至150℃以下，满足后续脱硫、除尘工艺要求。

其结构主要由三部分组成：
- 翅片管：基管采用耐高温、耐腐蚀材料（如不锈钢316L、合金钢2205），翅片紧密包裹于基管外，通过高频焊接、整体轧制等工艺确保低接触热阻。常见翅片类型包括螺旋翅片（换热面积大）、锯齿翅片（湍流效果强）、平直翅片（阻力小），不同类型适配不同烟气流速与含尘量。
- 壳体：多为钢制压力容器结构，设计压力可达1.6MPa，内部设导流板避免烟气偏流，外部覆保温层减少散热损失。
- 流体进出口：采用法兰连接，烟气侧设防磨内衬，介质侧配温度计、压力表等监测元件。
某化工企业应用案例显示，采用螺旋翅片管换热器后，烟气降温幅度达200℃，年回收热量折合标准煤8000吨，投资回收期仅1.5年。
企业简介亿达科技集团位于“中国热谷”的辽宁省换热设备产业基地-昌图工业园区，公司依托雄厚的机械制造业基础，便捷交通区位优势，累计2亿元的资产，融合国际化的热工研发人员，主要以生产销售换热成套设备、干燥设备及相关的控制系统为核心，成为中国北方地区规模化、专业化的换热设备、干燥设备、空气调节设备的生产制造型企业。产品广泛应用于核能、电力、石油、化工、船舶、集中供热、空调制冷、食品饮料等行业。集团企业包括：铁岭亿达节能设备有限公司，辽宁中创换热技术工程有限公司，大连北方意达科技发展有限公司，北京北方亿达节能设备有限公司。集团公司配备了压机生产线1套，具备标准探伤房及设备，4米立式车床的等各种专业加工设备100多台套，拥有****的设计制造与工程技术队伍，通过了ISO9001—2008质量管理体系认证、压力容器制造许可证、中国城镇供热协会会员单位、中国干燥行业设备骨干企业、中国石油炼化设备一线网络供用商、机械行业技术进步试点企业、省换热设备协会团体会员。 “质量就是生命，客户满意是公司永恒的追求”是集团的**理念，集团全体员工不断地努力，为用户提供合格满意的产品和及时周到的售后服务。经营项目　　一、换热节能设备：板式换热器、螺旋板式换热器、大中小型智能换热机组、管壳式换热器、高温汽水换热器、浮动盘管换热器、液压油冷却器、翅片管（钢铝复合轧制翅片管、高频焊接翅片管、缠绕翅片管）、翅片管散热器（包含SRZ、SRL、RZGL型散热器、高频焊接翅片管散热器）、蒸发式空冷器、轴流暖风机、空冷器、烟气余热回收器、空气幕（RM、ZPRM型空气幕）。　　二、水处理设备：软水器、软化水箱、定压补水膨胀罐、落地式膨胀水箱、凝结水回收器、分集水器、无负压供水设备等。　　三、干燥设备：GGH管束干燥机、GTH粮食干燥机、GQL气流干燥机、GTC谷物干燥机、GDW带式干燥机、GFT沸腾床干燥机、GFZ组合热沸腾床干燥机、JMZ多效降膜蒸发器、GZL振动流化床干燥机等。　　四、配件：各种材质304、316、316L、钛板等板式换热器板片，棘轮扳手、摩擦扳手、三元乙丙、、氟、硅等材质的密封胶垫，均可与阿法拉伐及其他国内外知名换热器厂家配套。
